あらためまして、

新年あけましておめでとうございます。ニコ

それは永い間、ブログをさぼっていまして・・・アセアセ

今年もボチボチ頑張っていきますのでよろしくおねがいします。ポッ

それでは、まず、去年施工させていただいた、「太陽光発電設備」のご紹介です。

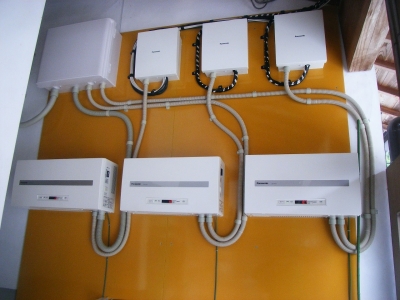

パワコン設置状況

















 去年の夏に太陽光発電の工事をさせていただいたお客様のところで、

設備の追加の依頼があり、先日より工事に入らせてもらいました。


まずは架台工事

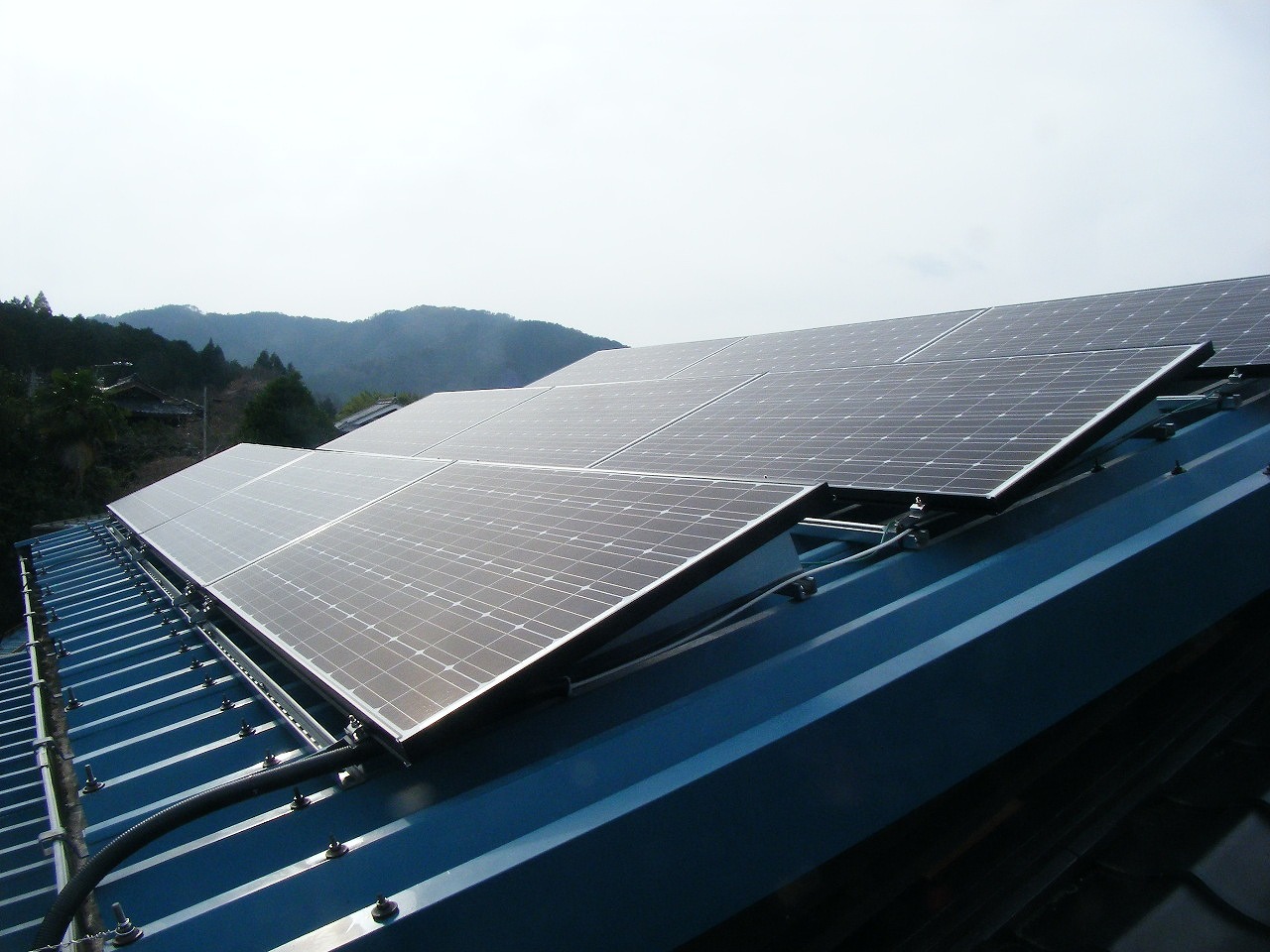

前回は、新たに組んでもらった鉄骨に、半分だけパネルを乗せ、今回は残りの
もう半分にパネルを乗せる工事です。
金具の位置は前回のとき、出してあるのでその続きに付けていくので、比較的早く
できました。


金具の取り付け


金具取り付け完了


ラックの取り付け



ラックの取り付け完了


続いて、パワコンの取り付け
施工前


BOXの取り付け


パワコンの取り付け


ひとまず今日の工事はここまで

 こんにちわ。

桜の花も散り始め、緑の葉っぱが出てきて間もなく夏モードになりそうです。

遅くなりましたが、以前からの続きで、太陽光発電設備工事のパネル設置

の紹介です。

まず、パネルを乗せる前にはラックの取付です。

屋根に取り付けた金具にラックを載せボルトとビスでとりつけます。
両端のラックの位置を決め、糸を張って先端を揃えます。




ボルト等を落とさないように慎重に慎重に・・・


ラック取付完了(大屋根)


低い方の屋根も同様に取り付けます。


パネルを載せる前に接続箱までの配線をしておきます。

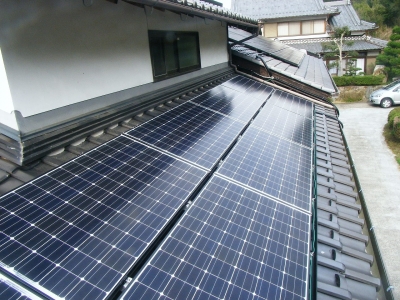

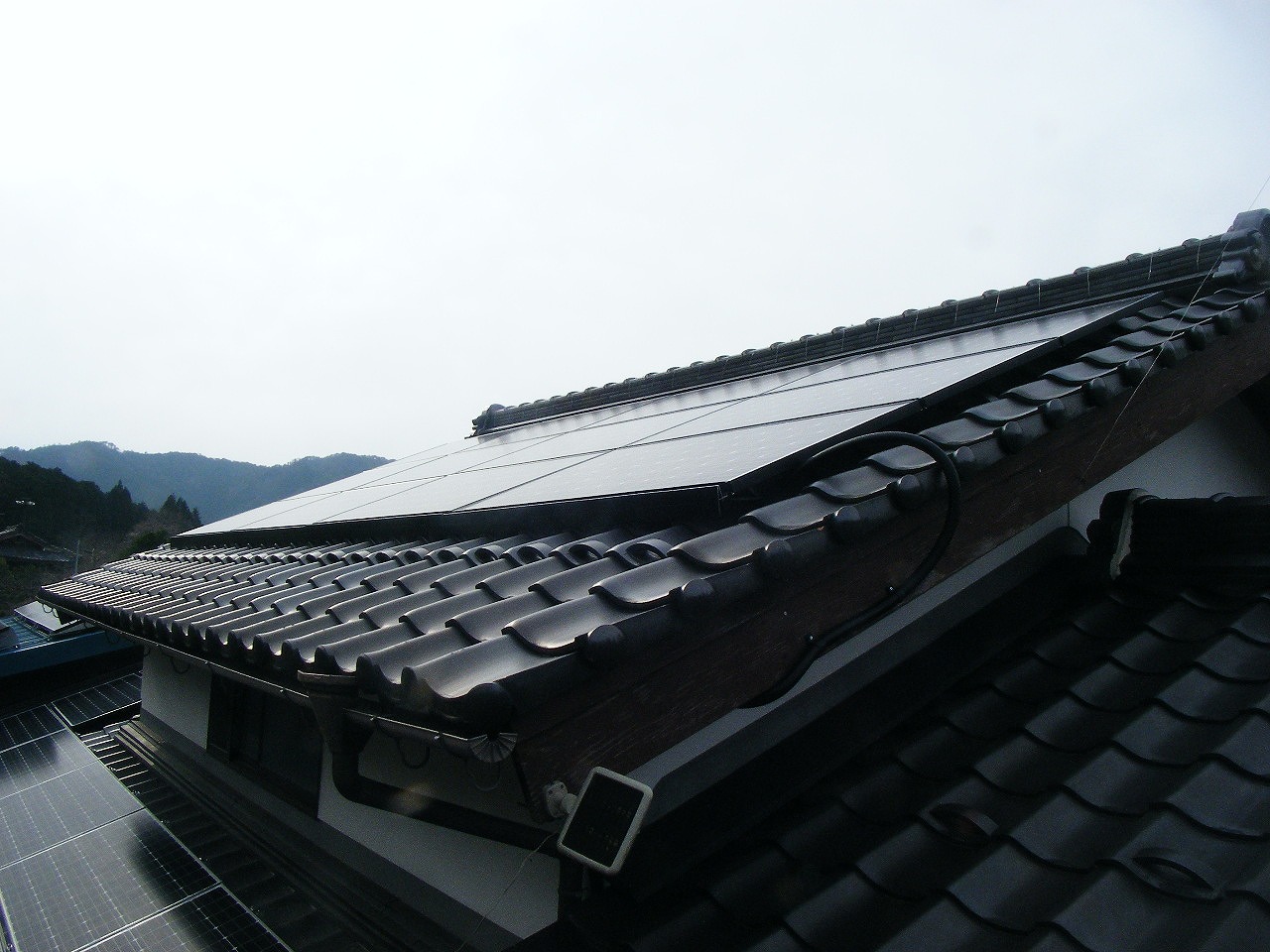

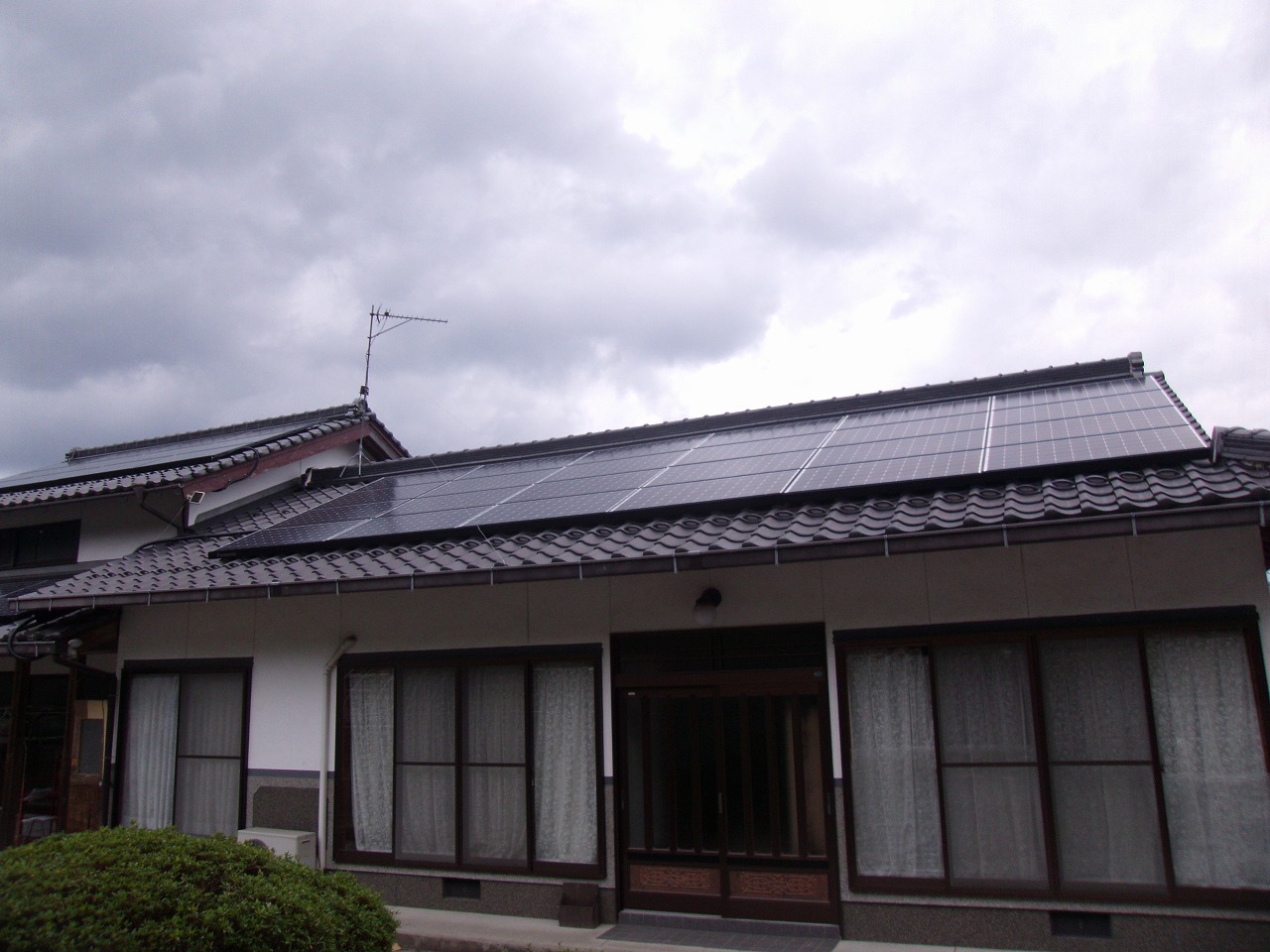

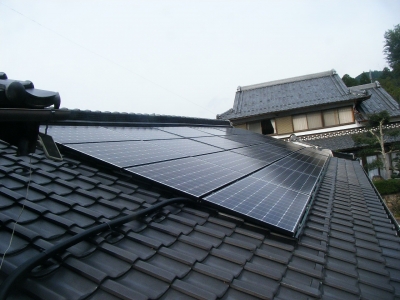

パネルを載せ終え、接続し運転開始です。



 ここに本文を記入してください。

 今回は、前回から引き続き太陽光発電設備のご紹介です。

今回は電気工事編です。

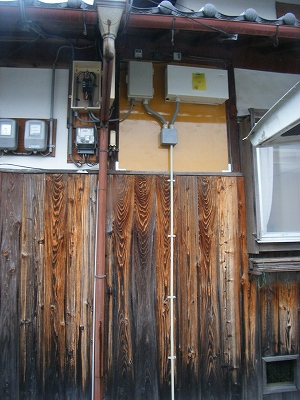

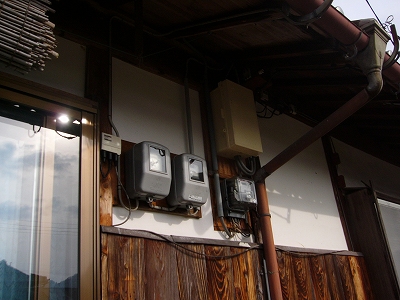

施工前

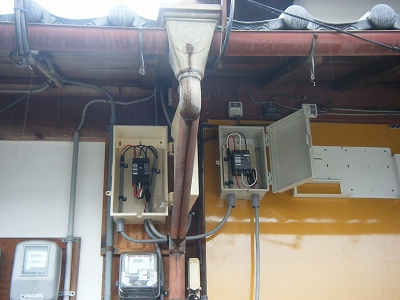

写真右側の壁面に接続箱・パワコン用ブレーカー・売電用メーターを取り付けます。

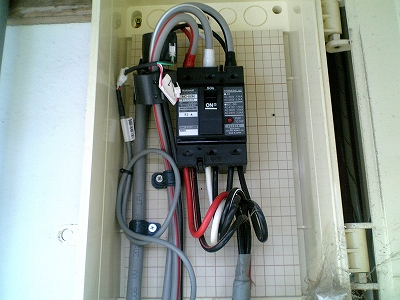

まずは連系ブレーカーの取付(右側)
左側はこの住宅の引込開閉器。この一次側から電源を取り
3P30Aのブレーカーを取り付けます。このブレーカーからパワコンに接続します。

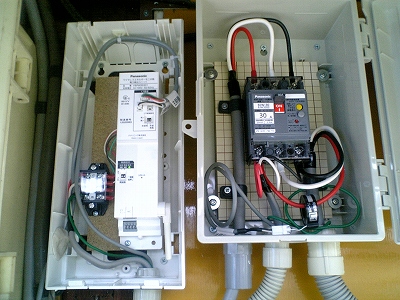

その隣に接続箱(各太陽光モジュールから来た線をこの箱に
接続します。
ここで集まった直流の電気を1本にしてパワコンに接続します。

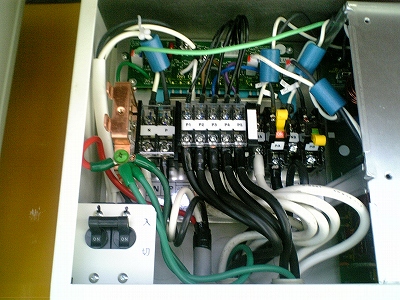

接続箱の中


パワコン取付前
連系ブレーカー・接続箱から来た線を接続します。


本体の取付

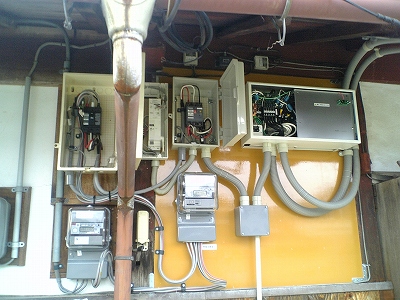

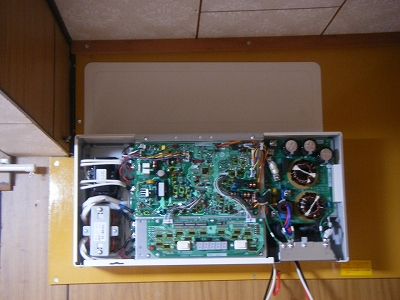

接続状態

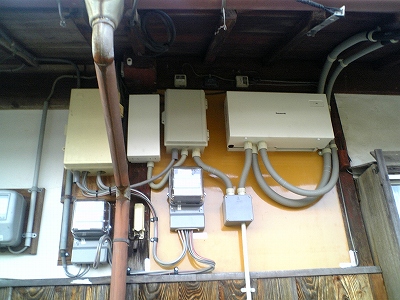

取付完了
上部の白いのは放熱板です。 5.5kw用は放熱板が付きます


売電メーターを付けてもらえるように配線




オプションのワイヤレスの発電メーター用の発信機の取付
連系ブレーカーの2次側・引込開閉器の1次側にCTを取付
これで発電量や使用電力量などがモニターに表示されます。




完成



 3月に入ってから、当社が空き家をお借りして、その建物に太陽光発電設備を

乗せることになりました。

今回、使用するのは、Panasonicの製品で、230Wのパネルを26枚

総容量5,98KW を設置します。

今回は、当社の設備なので、急ぐことなく、空いた時間で工事をしますので、

一つ一つゆっくりとしていこうと思います。

工事日初日

この日は少し天候が悪く小雨日和でした。

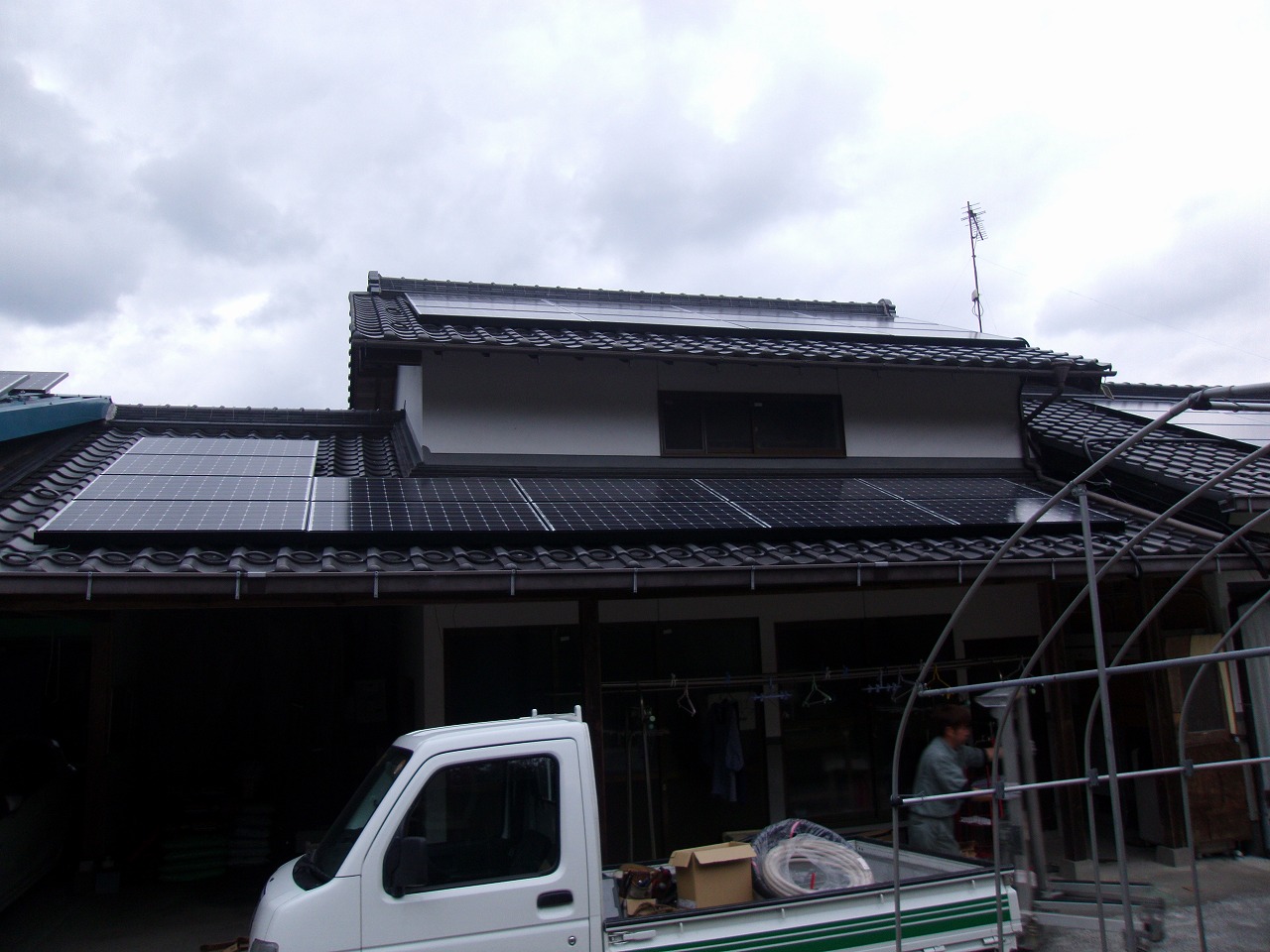

設置するのはこの2カ所の屋根です。



システムの外形線を墨付けし、金具の取付場所をきめます。




取付方法は、瓦屋根では、以前取り付けたことのある、三菱・京セラ共
基本的には同じ感じでした。

瓦を3枚ほどめくり、補強板を垂木にかかるように留め、金具を取り付けます。


今回、少し参ったのが、写真の様に、金具がかぶさる金具すべてを、削る作業が
大変でした。


こんな感じにおさまります。


瓦を全部戻し、ラックを受けるための金具を取り付けます。

なかなか、1日中屋根の上で仕事することがないので、腰やら足の裏やらが・・・・


でわ今度はラックの取付編で・・・

 こんにちわ。
今回は、パワコンの取付からパネル乗せそして連系までを紹介します。

まずパワコンの取付

据付板の取付

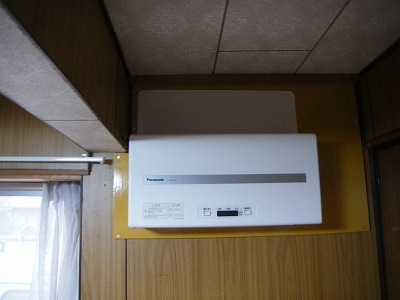

上の白い板は放熱板です。


本体を取付て、連系ブレーカーと接続。


ひとまずパワコンの取付完了。

続いて接続箱の取付







パネルを乗せてしまう前に接続箱までの延長ケーブの布設
今回の系統は5直列の4系統ですので、8本保護管に入れての配管です。
ちょうどパワコンの上に接続箱を取り付けるよていです。


接続箱の取付

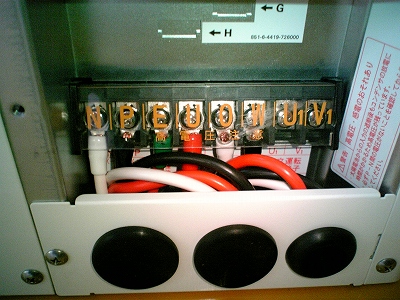

接続状況

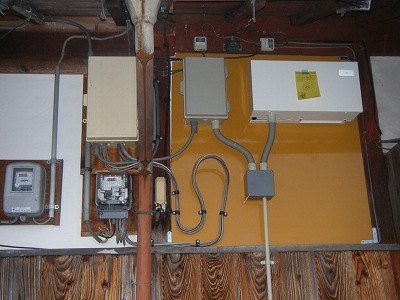

パワコン・接続箱取付完了。

そして、残すはパネル乗せ

さすがにパネルを一人で屋根の上まで持って上がれないので、社長に応援に
来てもらい二人で上げました。

ひとまず、架台に並べています。


一通り並び終え、パネルの固定位置を出しています。




パネルの接続中


ちょっと休憩中?

すべての接続が完了しました。






そして連系へ・・・・・

各系統の解放電圧などの測定


整定値の設定


自立運転の確認


そして、スイッチオン!

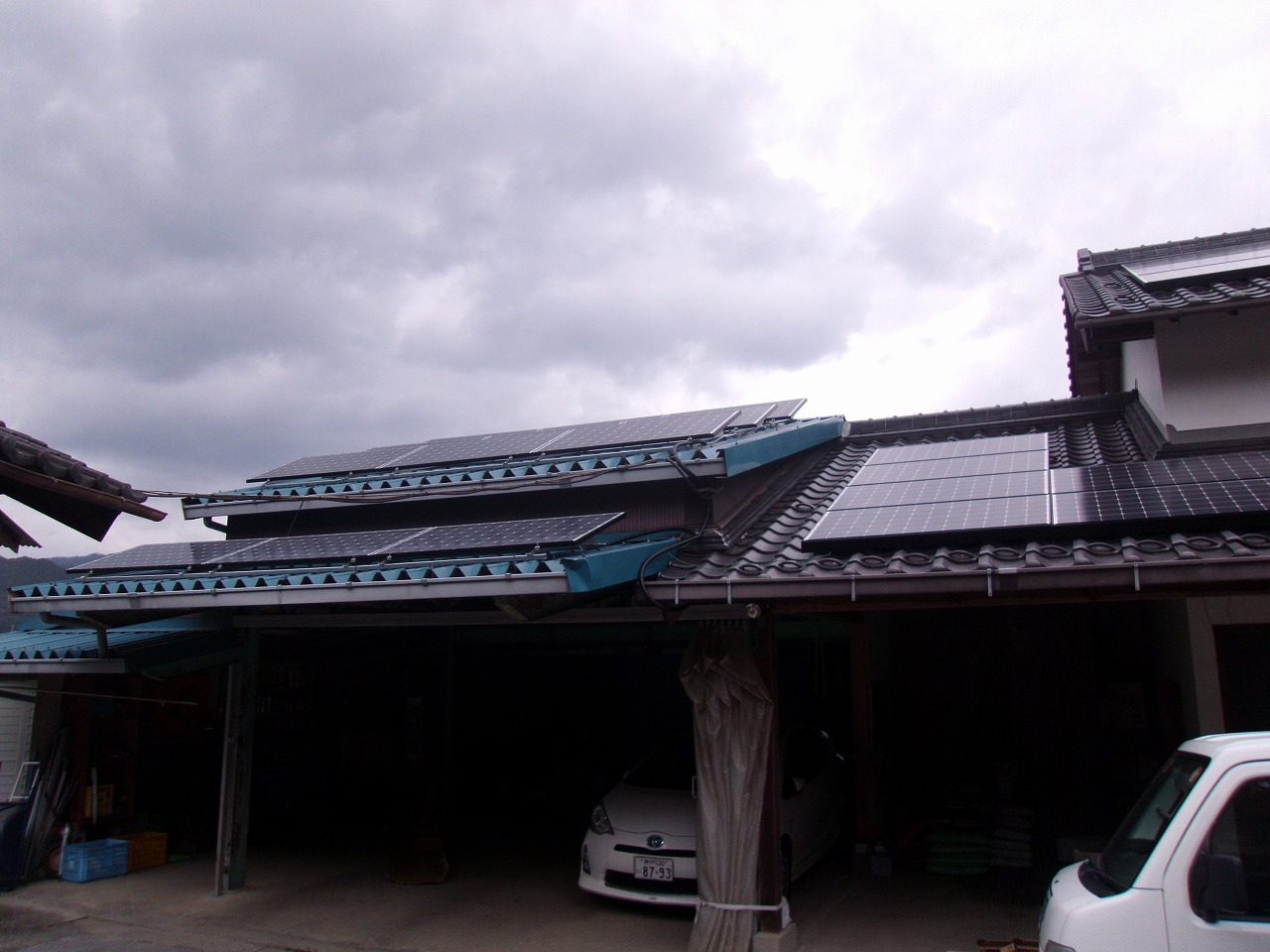

連系が完了し、発電中

これにて太陽光発電設備工事無事完了です。












 こんにちは。

前回に引続き、架台を組んできました。


とりあえず、たてのラックをすべて並び終わりました。


屋根の裏っかわ。
たてのラックを固定するボルトが出ています。


こんな風にすべて固定していきます。


固定完了。


またまた上にあがり
今度は横ラックの取付


この様な金具で、寸法を取りながら固定していきます。


こんな感じに


横ラックを固定しながら、パネルを置く台も取り付けていきます。


架台取付完了


あ~だいぶん暖かくなってきました。
もうじき夏ですね。・・・・・・・

次回はパワコン・接続箱の取付です。

 こんにちわです。

今日は良い天気でしたので、太陽光発電設備の工事の続きに行ってきました。

今日は、架台の取付にかかりました。


一度、仮組してみました。

続いて屋根の上にて



こんな感じで組んでいきます。



まず、ベース材を屋根に固定すべく、ベース材・屋根共に穴をあけていきます。


こんな感じに・・


屋根とベース材を固定します。 雨漏りがないように!



今日はこの作業中に終わりました。
とりあえず、開けた穴にテープを貼って終了です。

次回はこの続きから・・・
